エスジーテック株式会社は実装プリント基板検査装置・企画・販売及び自動化システムの設計・制作を行なう会社です。

画像検査(T-1000/2000/3000シリーズ)MACHINE VISION PRODUCTS

T-1000シリーズ

○○○○○○○○イメージ

「T-1000Softwareパッケージ」

WindowsXP,7,8で動作可能な検査ソフトです、USBカメラとWindowsPCの最小構成から使用可能です、またオプションのI/Oユニットを増設すれば外部トリガにより検査実行及び結果取得ができるため、お客様で制作した装置との連携も可能です。


○○○○○○○○イメージ

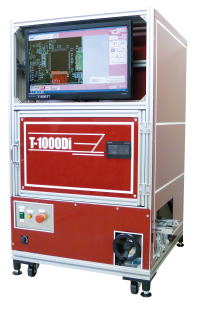

「T-1000Di(卓上インライン)」

卓上タイプのインライン標準検査装置
・Windows8.1 Pro 64Bit
・カメラ 1000万画素カラーカメラ2台
・Mサイズ基板対応(Lサイズへのカスタムも可能)

大手電気メーカ、その他基板実装メーカ様への導入実績あり
 用途:手挿入部品の極性、コネクタの逆挿入、品番チェック等

標準機をベースにお客様のニーズに合わせたカスタマイズも承ります

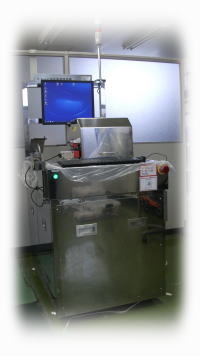

T-2000(SmartVision)

「半導体シリコンウェハー搬送キャリア測定機」
大手自動車メーカ殿向け

シリコンウェハー搬送キャリアの経年劣化等による歪みの計測を行なう装置で500万画素、白黒カメラを4台使用し搬送キャリアをロボシリンダにより昇降しながら各測定ポイントの歪みを計測し許容範囲ないか検査する

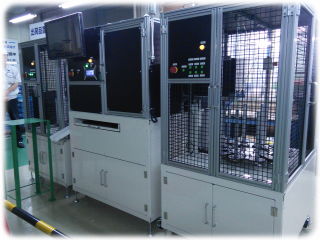

「自動車部品検査装置」
部品加工業者殿向け

ローダ・アンローダを装備した自動検査装置で
主に金属加工品のカケ等の不良や未加工品の検出を行なう、また同時に撮影画像を蓄積しトレーサビリティデータとして活用


<構成概要>
ラインスキャンカメラ 4台
エリアカメラ 2台
ロボシリンダ 10台
PLC 3台
Windows7 Pro 64bit


T-3000

「T-3000 Roboシリーズ」

T-1000、2000シリーズでは対応できない立体的なカメラの動きをサポートしターゲットを全方位から検査可能

例)基板側面からの検査(部品浮き、傾き)、高低差のある部品の検査、樹脂成形品の形状検査、金属加工品の形状検査、など
